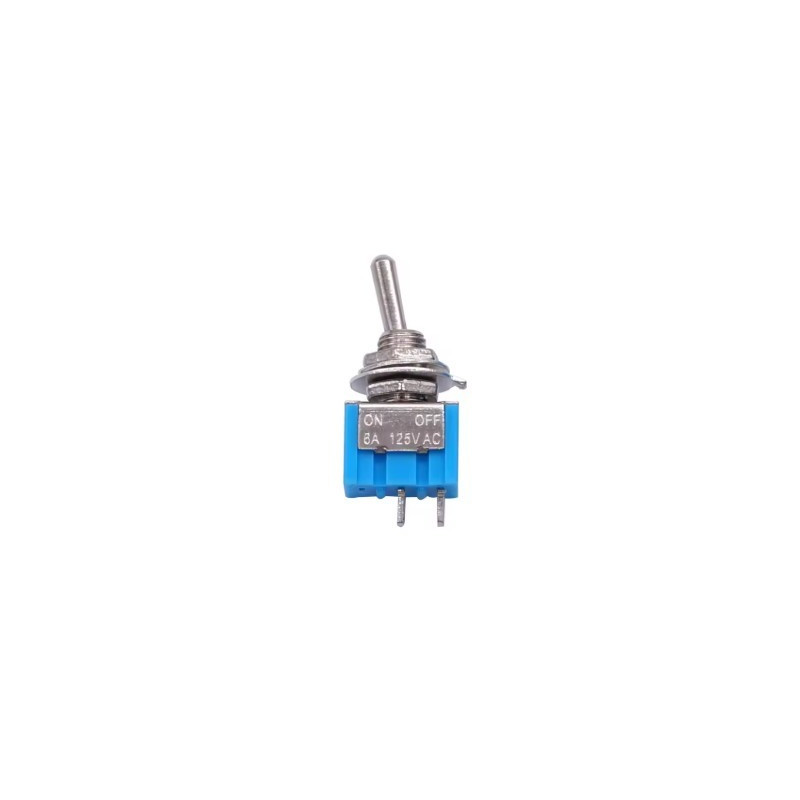

Przełącznik hebelkowy MTS-101, 2-pinowy, 2-pozycyjny ON-OFF, 4 sztuki

• Przełącznik hebelkowy MTS-101 to kompaktowy przełącznik dźwigniowy 2-pozycyjny ON-OFF (SPST - Single Pole Single Throw). Idealny do sterowania oświetlenia makiet, zasilania budynków, torów parkingowych, izolacji sekcji DCC, włączania dźwięku. Hebel metalowy zatrzaskowy (klik!), solidna konstrukcja, montaż panelowy przez otwór 6mm. 2 piny lutownicze, maksymalnie 3A przy 125V AC lub 6A przy 250V AC. Wymiary 20x13mm (korpus), 12mm długość pina. Uniwersalny - H0, TT, N, wszystkie skale. Tani, niezawodny, trwały (>10000 cykli). Zestaw 4 sztuk Dostępny w KoTeBi.eu

Specyfikacja 1 sztuki

• Model: MTS-101
• Typ: Przełącznik hebelkowy (toggle switch) 2-pozycyjny
• Konfiguracja: SPST (Single Pole Single Throw) - 1 obwód, 2 pozycje
• Pozycje:
  • Pozycja 1 (hebel w górę): ON - obwód zamknięty (prąd płynie)
  • Pozycja 2 (hebel w dół): OFF - obwód otwarty (prąd NIE płynie)
• Zatrzask: Mechaniczny (klik!) - hebel trzyma pozycję, nie wraca sam
• Liczba pinów: 2 (pin 1 = wejście, pin 2 = wyjście)
• Montaż: Panelowy - montaż przez otwór w panelu
  • Średnica otworu montażowego: 6mm
  • Nakrętka mocująca: M6 (gwint 6mm)
  • Podkładka: Płaska + sprężynowa (w zestawie?)
• Wymiary:
  • Korpus: ~20 × 13mm (szerokość × wysokość)
  • Długość pinów: ~12mm (lutownicze)
  • Długość hebla: ~15mm (od korpusu do końcówki)
  • Grubość panelu: Max 5mm (zalecana dla stabilnego montażu)
• Parametry elektryczne:
  • Napięcie maksymalne AC: 125V AC przy 3A lub 250V AC przy 6A
  • Napięcie maksymalne DC: 28V DC przy 3A
  • Prąd maksymalny: 3A (ciągły) lub 6A (chwilowy <1s)
  • Opór styków: <10mΩ (miliomy - bardzo niski!)
  • Izolacja: >100MΩ (między stykami otwartymi)
• Materiały:
  • Korpus: Tworzywo sztuczne PA66 (poliamid - odporny na ciepło!)
  • Hebel: Metal niklowany (trwały, odporny na korozję)
  • Styki: Miedź posrebrzana (dobra przewodność, nie korodują!)
  • Piny: Mosiądz cynowany (łatwo lutować!)
• Trwałość: >10,000 cykli (przełączenie = 1 cykl)
• Temperatura pracy: -25°C do +85°C (szerokie spektrum!)
• Certyfikaty: CE, RoHS (brak substancji szkodliwych)
• Zastosowanie typowe:
  • Modelarstwo kolejowe (izolacja sekcji, oświetlenie, zasilanie)
  • Elektronika hobbystyczna (prototypowanie, DIY)
  • Panele sterownicze (pulpity maszynistów, nastawnie)
• Skale modelarskie: Uniwersalne (H0, TT, N, Z, G - niezależne od skali!)

Najważniejsze cechy

✓ 2-pozycyjny zatrzaskowy - ON/OFF, trzyma pozycję (klik!)
✓ Kompaktowy - 20×13mm korpus, mieści się wszędzie
✓ Prosty montaż - otwór 6mm, nakrętka M6, gotowe!
✓ Wysoka moc - do 3A ciągłe (wystarczy dla większości zastosowań!)
✓ Trwały - >10000 cykli, styki posrebrzane
✓ Tani i uniwersalny - standard MTS, dostępny wszędzie

Dla kogo?

Modelarze kolejowi (izolacja sekcji torów, oświetlenie budynków, zasilanie), budowniczowie pulpitów sterowniczych (panel z przełącznikami retro!), hobbyści DCC (awaryjne wyłączanie sekcji, bypass centrali), twórcy efektów świetlnych (włącz/wyłącz lampy uliczne, latarnie), automatycy makietowi (ręczne sterowanie przed automatyką), elektronicy DIY (prototypowanie, projekty hobbystyczne). Idealny dla każdego potrzebującego prostego, niezawodnego przełącznika do makiety! Zestaw 4 sztuk dedykowany do

Szybkie wskazówki

Montaż: Wywierć otwór 6mm w panelu, włóż przełącznik, dokręć nakrętkę M6 z tyłu, gotowe!
Lutowanie: Przylutuj przewody do pinów (cynowica 60/40, 350°C, <3s!) - pin 1 = wejście zasilania, pin 2 = wyjście do urządzenia
Polaryzacja: Nie ma! Możesz podłączyć + lub - do dowolnego pina (przełącznik tylko zamyka/otwiera obwód)
Oznaczenie pozycji: Naklejka na panelu "ON ↑" i "OFF ↓" ułatwia użytkowanie
Zabezpieczenie: Jeśli prąd >3A = użyj przekaźnika (przełącznik steruje przekaźnikiem, przekaźnik przełącza dużą moc!)
Test: Multimetr w trybie ciągłości - hebel ON = pisk (zwarcie), hebel OFF = cisza (otwarty)

Polecane produkty do zakupu

• Kabel jednożyłowy 0.5mm² - przewody do lutowania do pinów
• Oprawki bezpieczników - zabezpieczenie przeciwzwarciowe (przed przełącznikiem)
• Naklejki opisowe - etykiety "TOR 1", "ŚWIATŁA", "DŹWIĘK" dla panelu
• Diody LED kontrolne - lampka kontrolna (pokazuje czy ON czy OFF)
• Przekaźniki 5V/12V - jeśli potrzebujesz przełączać >3A (do 10A przez przekaźnik!)

FAQ

P: Jaka jest różnica między MTS-101 (ON-OFF) a MTS-102 (ON-ON)?
O: Fundamentalna różnica w działaniu! (1) MTS-101 (ON-OFF - 2 piny): Hebel w górę = ON (styki zamknięte, prąd płynie). Hebel w dół = OFF (styki otwarte, prąd NIE płynie). Zastosowanie: Proste włączanie/wyłączanie (lampa, tor, urządzenie). Schemat: Pin 1 (wejście) ← → Pin 2 (wyjście). (2) MTS-102 (ON-ON - 3 piny): Hebel w górę = ON (pin 1 połączony z pin 2). Hebel w dół = ON (pin 1 połączony z pin 3). NIE MA pozycji OFF! Zastosowanie: Zmiana kierunku prądu (zmiana biegunowości!), wybór między A i B. Schemat: Pin 2 ← Pin 1 (środkowy) → Pin 3. Przykłady praktyczne: MTS-101: "Światła budynku ON/OFF", "Tor postojowy zasilany/odcięty". MTS-102: "Kierunek lokomotywy przód/tył" (zmiana +/-), "Wybór toru A lub B" (przełącznik rozjazdowy). Który wybrać? MTS-101 jeśli chcesz proste włącz/wyłącz (większość zastosowań!). MTS-102 jeśli chcesz przełączać między DWOMA opcjami (bez pozycji wyłączonej). Cena: Podobna (~3-5 zł), MTS-102 odrobinę droższy (3 piny zamiast 2). Wniosek: MTS-101 = włącz/wyłącz (najpopularniejszy!), MTS-102 = przełącz A/B (specjalistyczny).

P: Jak podłączyć MTS-101 do izolacji sekcji toru na makiecie DCC?
O: Izolacja sekcji = wyłączanie zasilania wybranego odcinka toru (przydatne dla torów postojowych, parkingów lokomotyw). Podłączenie krok po kroku: (1) Izolacja toru: Wybierz sekcję toru do izolacji (np. tor postojowy 30cm długości). Wyjmij metalowe łączniki torów na początku i końcu sekcji, włóż plastikowe łączniki izolujące (obie szyny!). Sekcja jest teraz odcięta elektrycznie. (2) Zasilanie główne: Magistrala DCC zasila tory PRZED sekcją izolowaną (normalnie). (3) Przełącznik MTS-101: (a) Montaż: Wywierć otwór 6mm w panelu sterowniczym, zamontuj przełącznik MTS-101, (b) Lutowanie: Pin 1 (wejście) = przylutuj przewód od magistrali DCC (jedna szyna, np. lewa), Pin 2 (wyjście) = przylutuj przewód do sekcji izolowanej (ta sama szyna w sekcji, np. lewa), (c) Druga szyna: Podłącz bezpośrednio (bez przełącznika!) - prawa szyna magistrali → prawa szyna sekcji. Dlaczego tylko jedna szyna przez przełącznik? Wystarczy przerwać JEDNĄ szynę żeby odciąć zasilanie! Obie szyny = niepotrzebne komplikacje. (4) Działanie: Hebel ON = sekcja izolowana zasilana (lokomotywy jadą!). Hebel OFF = sekcja odcięta (lokomotywy stoją, nie pobierają prądu!). (5) Oznaczenie: Naklejka na panelu "TOR POSTOJOWY 1 - ON/OFF". (6) Test: Postaw lokomotywę na sekcji izolowanej, przestaw hebel ON = lokomotywa świeci światła (zasilana!), przestaw OFF = gaśnie (odcięta!). Zastosowania praktyczne: Parkowanie lokomotyw (oszczędność energii!), izolacja torów naprawczych (bezpieczne prace!), wyłączanie sekcji podczas jazdy innych pociągów (unikanie kolizji!). Uwaga: To NIE jest moduł pętli zwrotnej! To tylko wyłącznik zasilania (ON/OFF), nie zmienia polaryzacji!

P: Ile przełączników MTS-101 zmieści się na standardowym panelu A4?
O: Panel A4 = 210 × 297mm powierzchni. Ile przełączników? Zależy od układu! (1) Przełącznik MTS-101 zajmuje: Korpus: 20mm szerokości (+ 2mm margines na każdą stronę) = 24mm szerokości potrzebne. Wysokość: 13mm korpus + 15mm hebel (wystaje!) = 28mm wysokości potrzebne. (2) Układ w linii (pojedynczy rząd): Szerokość A4 = 210mm ÷ 24mm/przełącznik = 8 przełączników w rzędzie. Wysokość A4 = 297mm (ale trzeba zostawić miejsce na opisy, lampki kontrolne, margines górny/dolny!). Realistycznie: ~250mm użytecznej wysokości ÷ 28mm/rząd = 8 rzędów. Razem: 8 przełączników × 8 rzędów = 64 przełączniki maksymalnie (gęsto!). (3) Układ realistyczny z miejscem na opisy: Przełącznik + lampka LED kontrolna (5mm) + etykieta tekstowa (15mm) = 50mm szerokości potrzebne na jedną funkcję. Szerokość A4 = 210mm ÷ 50mm = 4 funkcje w rzędzie. Wysokość = 8 rzędów (jak wyżej). Razem: 4 × 8 = 32 funkcje (przełącznik + lampka + opis). (4) Układ ergonomiczny (profesjonalny pulpit): Grupowanie funkcji (sekcje torów, oświetlenie, dźwięk), przestrzeń między grupami (separatory), miejsce na logo/tytuł. Realistycznie: 20-24 przełączniki na panel A4 z pełnym opisem i lampkami. Przykład layoutu profesjonalnego (A4): Sekcja 1 - Tory (6 przełączników + 6 lampek), Sekcja 2 - Oświetlenie budynków (8 przełączników + 8 lampek), Sekcja 3 - Efekty (4 przełączniki + 4 lampek), Sekcja 4 - Awaryjne (2 przełączniki dużej mocy - czerwone!). Razem: 20 przełączników + 20 lampek + opisy = elegancki, czytelny pulpit! Materiał panelu: Sklejka 4-5mm (stabilna!), tektura twarda (lekka), plexi 3mm (przezroczysta - efektowna!), aluminium (premium!). Wniosek: Panel A4 pomieści 20-30 przełączników komfortowo (z opisami/lampkami) lub 50-64 maksymalnie (ciasno, bez dodatków).

P: Czy można używać MTS-101 do przełączania zasilania 12V DC lokomotyw analogowych?
O: TAK! To jedno z klasycznych zastosowań! Przełączniki toggle były podstawą sterowania makietami analogowymi w latach 60-90! Podłączenie dla zasilania lokomotyw analogowych: (1) Zasilacz analogowy: Wyjście zasilacza DC 0-12V (regulowane napięcie = prędkość lokomotywy). Plus (+) i minus (-) zasilacza. (2) Przełącznik MTS-101: Podłącz w SERII między zasilaczem a torem: Zasilacz (+) → Pin 1 MTS-101 → Pin 2 MTS-101 → Tor (szyna lewa). Zasilacz (-) → Tor (szyna prawa) - bez przełącznika (bezpośrednio!). (3) Działanie: Hebel ON = zasilacz połączony z torem = lokomotywa jedzie (prędkość zależy od napięcia zasilacza!). Hebel OFF = zasilacz odcięty = lokomotywa stoi (nawet jeśli zasilacz włączony!). (4) Zastosowanie: Główny wyłącznik ON/OFF (master switch), Izolacja sekcji torów (poszczególne odcinki ON/OFF), Awaryjne zatrzymanie (STOP bez regulowania zasilacza). Parametry: 12V DC × 1A (typowa lokomotywa H0 analogowa) = OK dla MTS-101 (max 3A!). Uwaga: Jeśli masz wielopociągową jazdę (kilka lokomotyw na różnych torach) = użyj osobnego przełącznika MTS-101 dla każdej sekcji! Przykład: Tor 1 (przełącznik 1), Tor 2 (przełącznik 2), Tor 3 (przełącznik 3). Panel sterowniczy = 3 przełączniki + 3 regulatory napięcia (potencjometry) = klasyczny pulpit analogowy lata 70! Alternatywa nowoczesna: Jeśli budujesz makietę od zera = rozważ DCC (centrala zamiast zasilaczy analogowych, lepsze sterowanie!). Ale dla makiet vintage/retro = przełączniki toggle MTS-101 to esencja klimatu lat 60-80!

O produkcie:
Przełącznik hebelkowy MTS-101 to standardowy element elektroniczny produkowany masowo od lat 70. XX w. (głównie Tajwan/Chiny). Symbol MTS oznacza "Miniature Toggle Switch" (przełącznik hebelkowy miniaturowy), a kod 101 określa konfigurację: 1 obwód (Single Pole), 2 pozycje ON-OFF. Jest to najbardziej podstawowy i popularny typ przełącznika toggle, stosowany w elektronice, modelarstwie, przemyśle. Charakteryzuje się prostotą konstrukcji, niezawodnością (>10000 cykli), uniwersalnością (wszystkie aplikacje 2-pozycyjne) i niską ceną (~3-5 zł). Dostępny u dziesiątek dostawców, kompatybilny ze wszystkimi panelami sterowniczymi. Standard przemysłowy.
